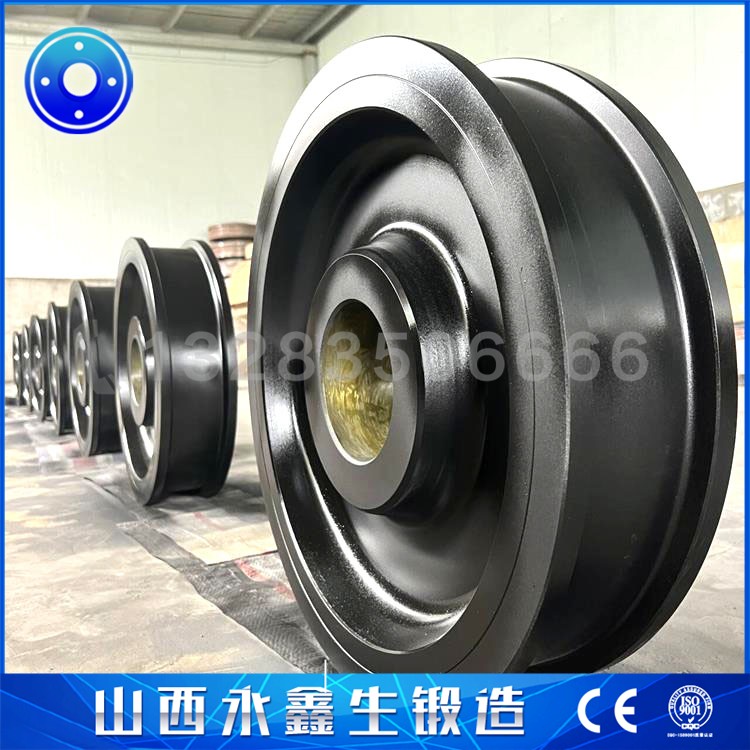

在重型機(jī)械制造、港口物流、冶金化工等領(lǐng)域，滾輪架車輪鍛件是重載輸送設(shè)備的核心部件，需長(zhǎng)期承載數(shù)百噸重物，耐受頻繁啟停與摩擦沖擊，其耐用性直接影響輸送系統(tǒng)運(yùn)行效率與維護(hù)成本。山西永鑫生重工專注重型鍛件研發(fā)，憑借技術(shù)突破，打造出高強(qiáng)度、高耐磨性的滾輪架車輪鍛件，為重載輸送提供可靠保障。

45# 優(yōu)質(zhì)碳素結(jié)構(gòu)鋼

針對(duì) 300 噸以內(nèi)常規(guī)重載場(chǎng)景，山西永鑫生重工選用 45# 優(yōu)質(zhì)碳素結(jié)構(gòu)鋼鍛造鍛件。該鋼經(jīng)調(diào)質(zhì)處理后，抗拉強(qiáng)度達(dá) 600MPa 以上，兼具良好韌性與加工性能，適用于中小型港口貨物輸送、普通重型機(jī)械物料轉(zhuǎn)運(yùn)等工況。

42CrMo 合金結(jié)構(gòu)鋼

面對(duì) 300 噸以上超重載需求，企業(yè)采用 42CrMo 合金結(jié)構(gòu)鋼。其含有的鉻、鉬元素大幅提升淬透性與抗疲勞性能，調(diào)質(zhì)后屈服強(qiáng)度超 930MPa，可抵御長(zhǎng)期超重載導(dǎo)致的塑性變形，常用于大型冶金企業(yè)鋼水包輸送、港口集裝箱吊運(yùn)等嚴(yán)苛場(chǎng)景。

低溫時(shí)效處理消除隱患

原材料入廠后，企業(yè)進(jìn)行 200℃-250℃、24 小時(shí)的低溫時(shí)效處理，有效消除鋼材內(nèi)部殘余應(yīng)力，避免后續(xù)鍛造與加工中出現(xiàn)開裂，從源頭保障鍛件耐用性。

工藝突破：多道多次鍛打，重塑金屬靈魂

依托3噸-5噸鍛錘和8000噸數(shù)控液壓機(jī)與定制化車輪模具，先將鋼坯鍛壓成車輪雛形，再經(jīng) 3-4 道次精準(zhǔn)鍛打，優(yōu)化輪緣、輪輻、輪轂的金屬流線，使其沿受力方向連續(xù)分布，提升整體結(jié)構(gòu)強(qiáng)度。同時(shí)，采用 “梯度加熱 + 恒溫鍛打” 策略，將鋼坯加熱至 1100℃-1150℃后分階段控溫鍛打，減少軌道輪輪緣等易磨損部位組織缺陷，使鍛件內(nèi)部致密度提升 20% 以上。

表面強(qiáng)化：局部硬化與精密加工，抵御磨損

對(duì)輪緣接觸面采用中頻感應(yīng)加熱表面淬火，表面硬度達(dá) HRC50-HRC55，形成 6mm-8mm 深的硬化層，耐磨性較普通車輪提升 3 倍以上；輪轂內(nèi)孔進(jìn)行滲氮處理，形成 0.1mm-0.2mm 厚的氮化層，硬度達(dá) Hv800 以上，還能增強(qiáng)防銹能力。此外，輪緣外圓與輪轂內(nèi)孔通過數(shù)控磨床精磨，表面粗糙度控制在 Ra0.8 以下，降低摩擦阻力，延長(zhǎng)磨損壽命。

嚴(yán)苛檢測(cè)：全工況模擬，守護(hù)每一件鍛件品質(zhì)

鍛件成型后，通過超聲波探傷排查內(nèi)部裂紋、疏松等缺陷；熱處理后抽樣進(jìn)行靜載測(cè)試， 所有檢測(cè)達(dá)標(biāo)方可出廠。
